Norma & Smart 15S BMS-krata lernilo
Prenu 15 serio kaj 12 paralela 18650 baterio pako kiel ekzemplo

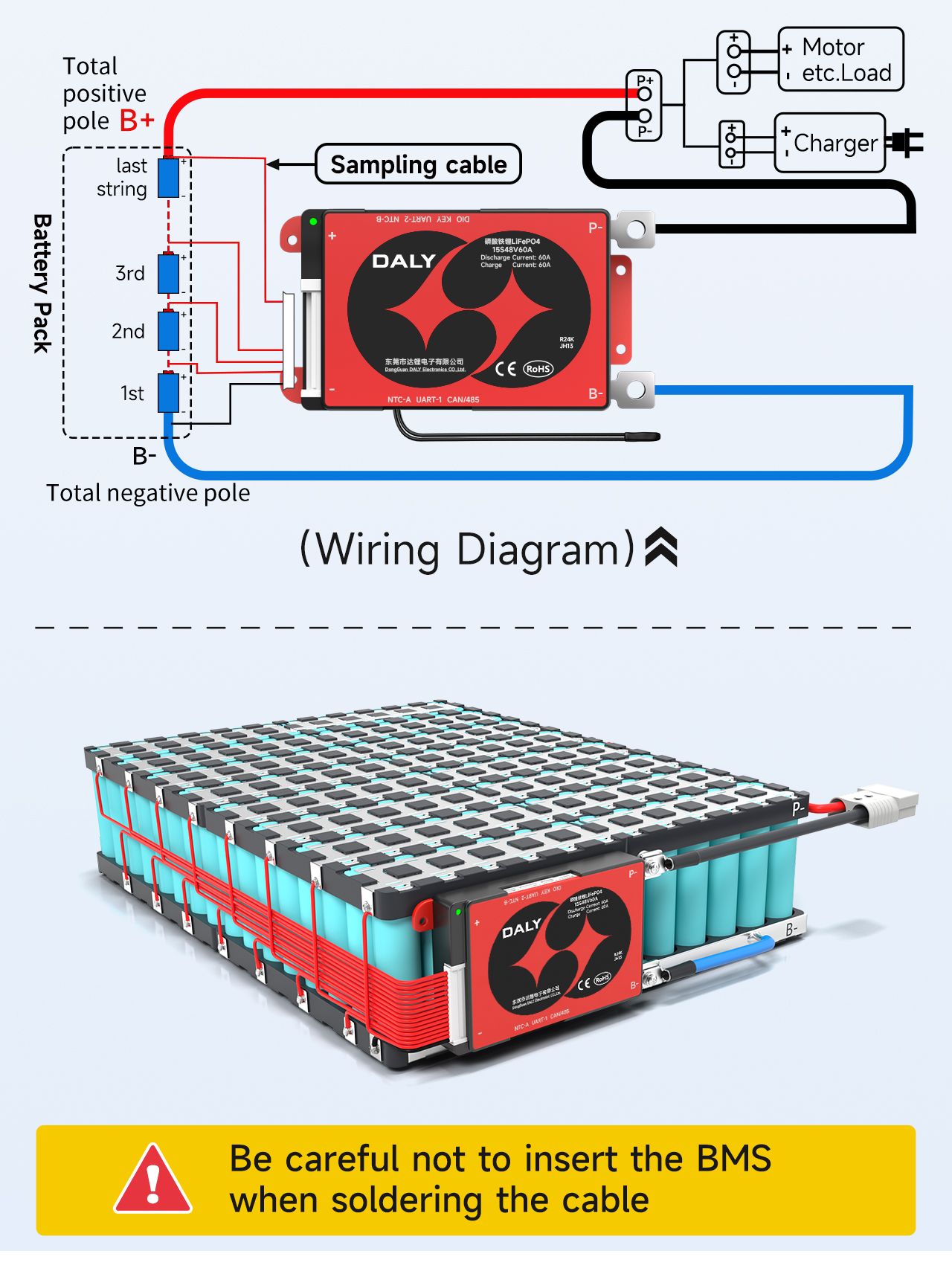

Atentu ne enmeti la protektan tabulon dum lutado de la kablo
Ⅰ. Marku la ordon de specimenaj linioj

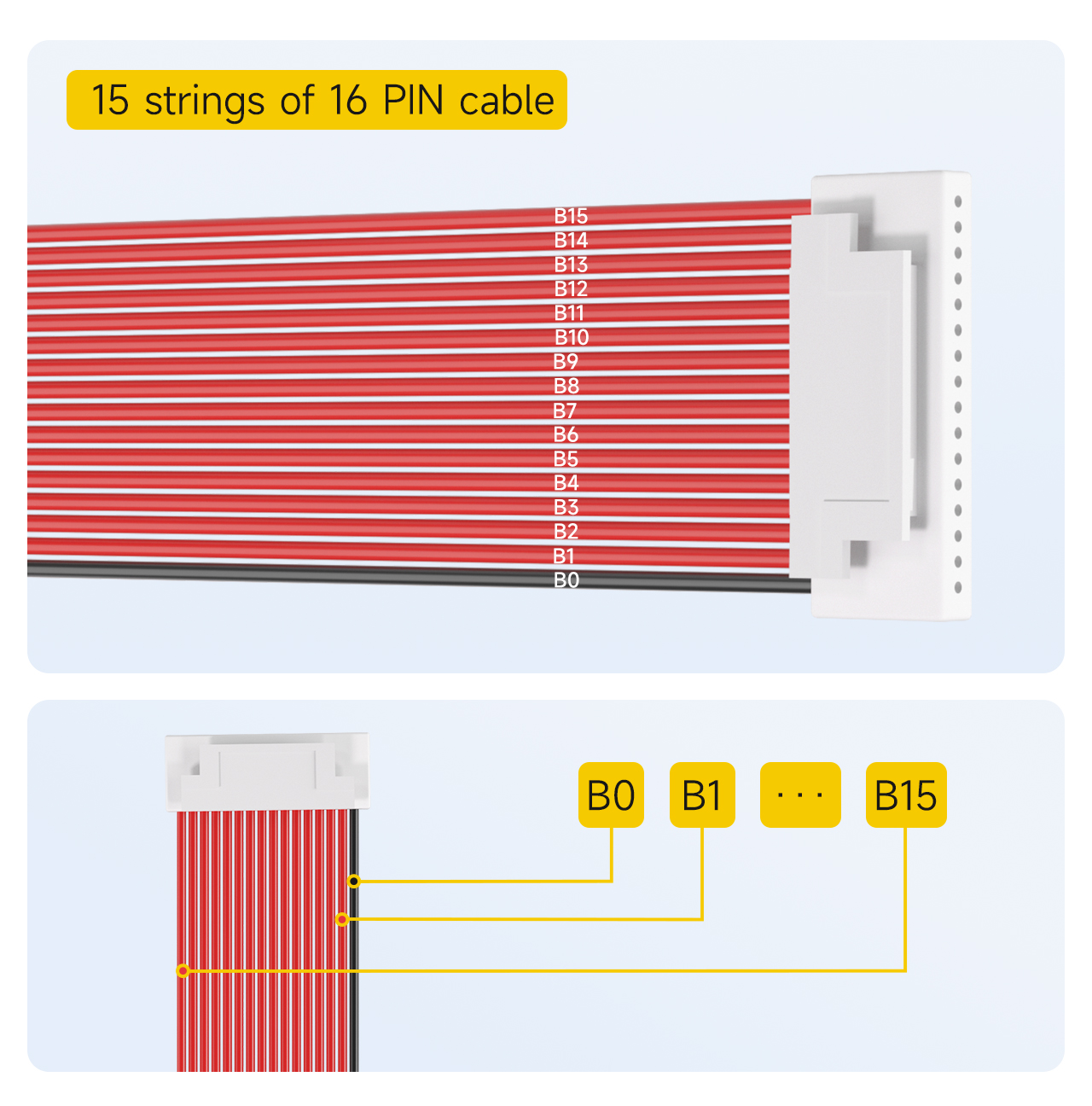

15 ŝnuroj de16PIN-kablo
Noto: La defaŭlta specimena kablo por15-string protekto tabulo agordo estas16PIN.
1. Marku la nigran kablon kiel B0.
2. La unua ruĝa kablo apud la nigra kablo estas markita kiel B1
... (kaj tiel plu, markita sinsekve)
16. Ĝis la lasta ruĝa kablo, markita kiel B15.

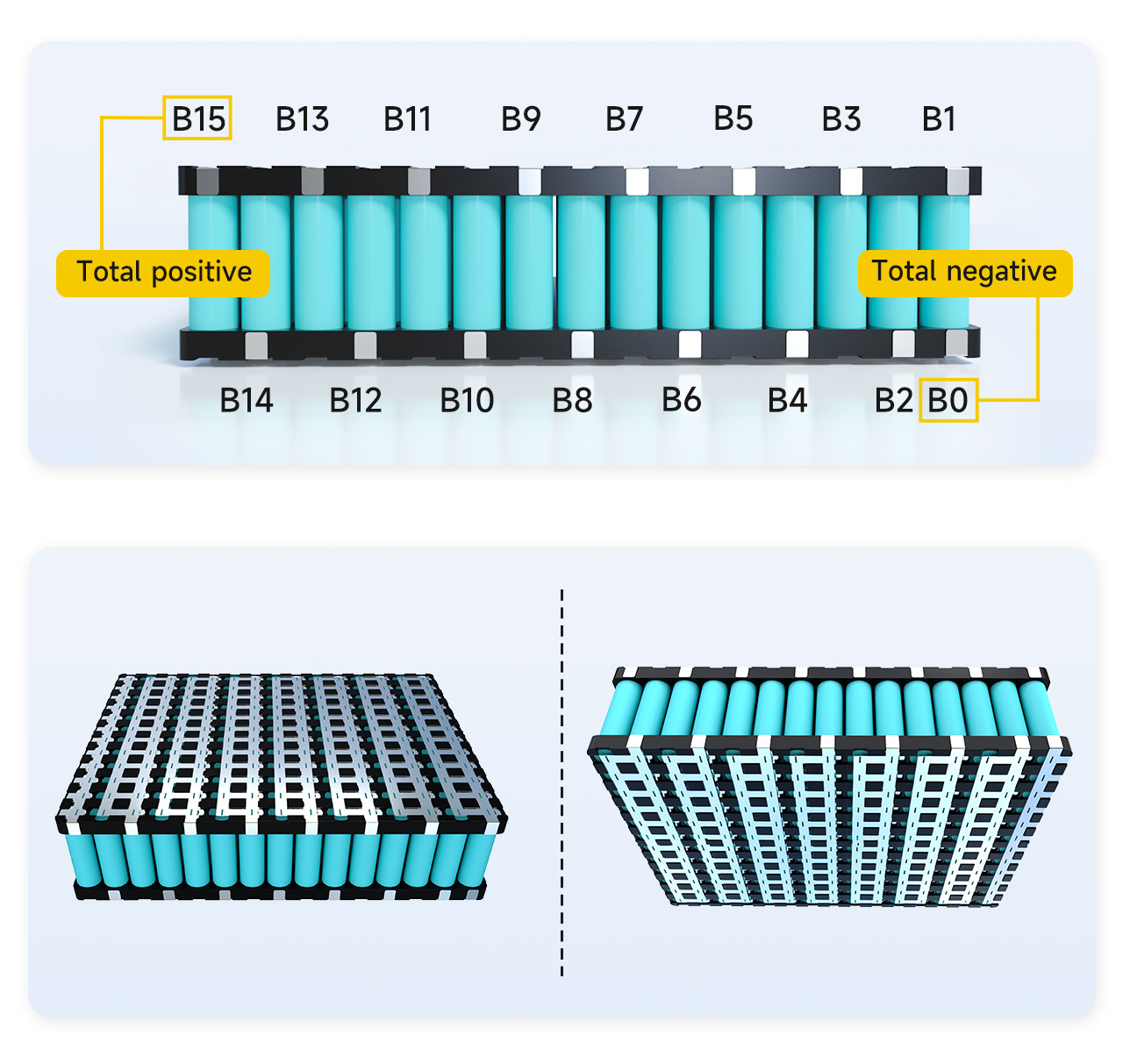

Ⅱ. Marku la ordon de bateriaj veldpunktoj

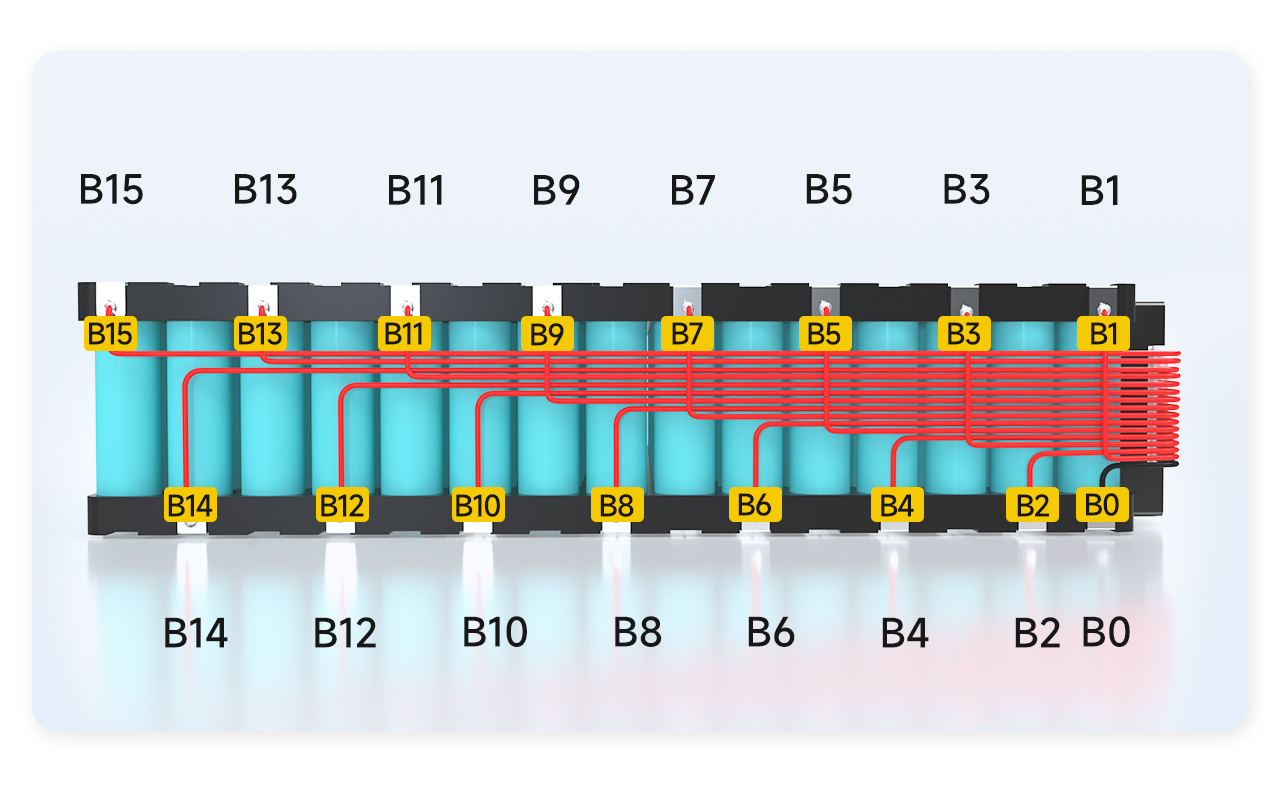

Trovu la pozicion de la responda velda punkto de la kablo, unue marku la pozicion de la responda punkto sur la baterio
1. La totala negativa poluso de la kuirilaro estas markita kiel B0
2. La ligo inter la pozitiva poluso de la unua ŝnuro de baterioj kaj la negativa poluso de la dua ŝnuro de baterioj estas markita kiel B1
3. La ligo inter la pozitiva poluso de la dua ŝnuro de baterioj kaj la negativa poluso de la tria ŝnuro de baterioj estas markita kiel B2
... (kaj tiel plu)
15. La ligo inter la pozitiva poluso de la14th bateria ŝnuro kaj la negativa poluso de la15La baterioŝnuro estas markita kiel B14.
16. La pozitiva elektrodo de la 15-a baterioŝnuro estas markita kiel B15.
Noto: Ĉar la kuirilaro havas entute 15 ŝnurojn, B15 ankaŭ estas la totala pozitiva poluso de la kuirilaro. Se B15 ne estas la totala pozitiva stadio de la kuirilaro, ĝi pruvas, ke la ordo de markado estas malĝusta, kaj ĝi devas esti kontrolita kaj markita denove.
Ⅲ. Lutado kaj kablado
1. La B0 de la kablo estas lutita al la B0-pozicio de la baterio.
2. La kablo B1 estas lutita al la B1-pozicio de la baterio.
... (kaj tiel plu, veldado en sinsekvo)
16. La kablo B15 estas lutita al la B15-pozicio de la baterio.
Ⅳ. Detekta tensio

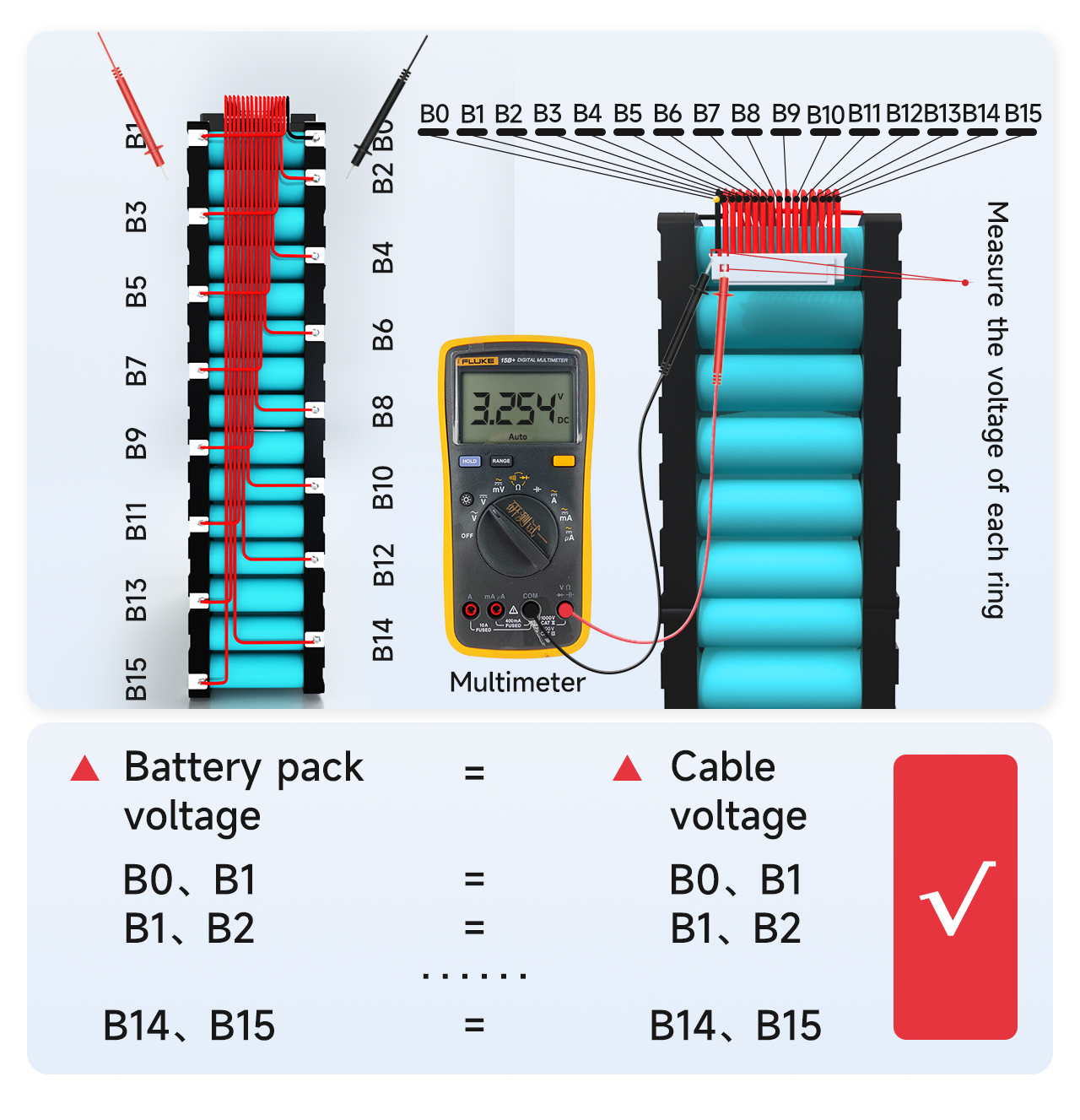

Mezuru la tension inter apudaj kabloj per multmetro por konfirmi, ke la ĝusta tensio estas kolektita de la kabloj.
1. Mezuru ĉu la tensio de la kablo B0 al B1 estas egala al la tensio de la kuirilaro B0 al B1. Se ĝi estas egala, ĝi pruvas ke la tensiokolekto estas ĝusta. Se ne, ĝi pruvas, ke la kolektolinio estas malforte soldata, kaj la kablo devas esti reveldita. Per analogio, mezuru ĉu la tensioj de aliaj ŝnuroj estas kolektitaj ĝuste.
2. La tensiodiferenco de ĉiu ŝnuro ne devus superi 1V. Se ĝi superas 1V, tio signifas, ke estas problemo kun la drataro, kaj vi devas ripeti la antaŭan paŝon por detekto.
Ⅴ. Detekto de kvalito de protektotabulo
! Ĉiam certigu, ke la ĝusta tensio estas detektita antaŭ ol enŝalti la protektan tabulon!

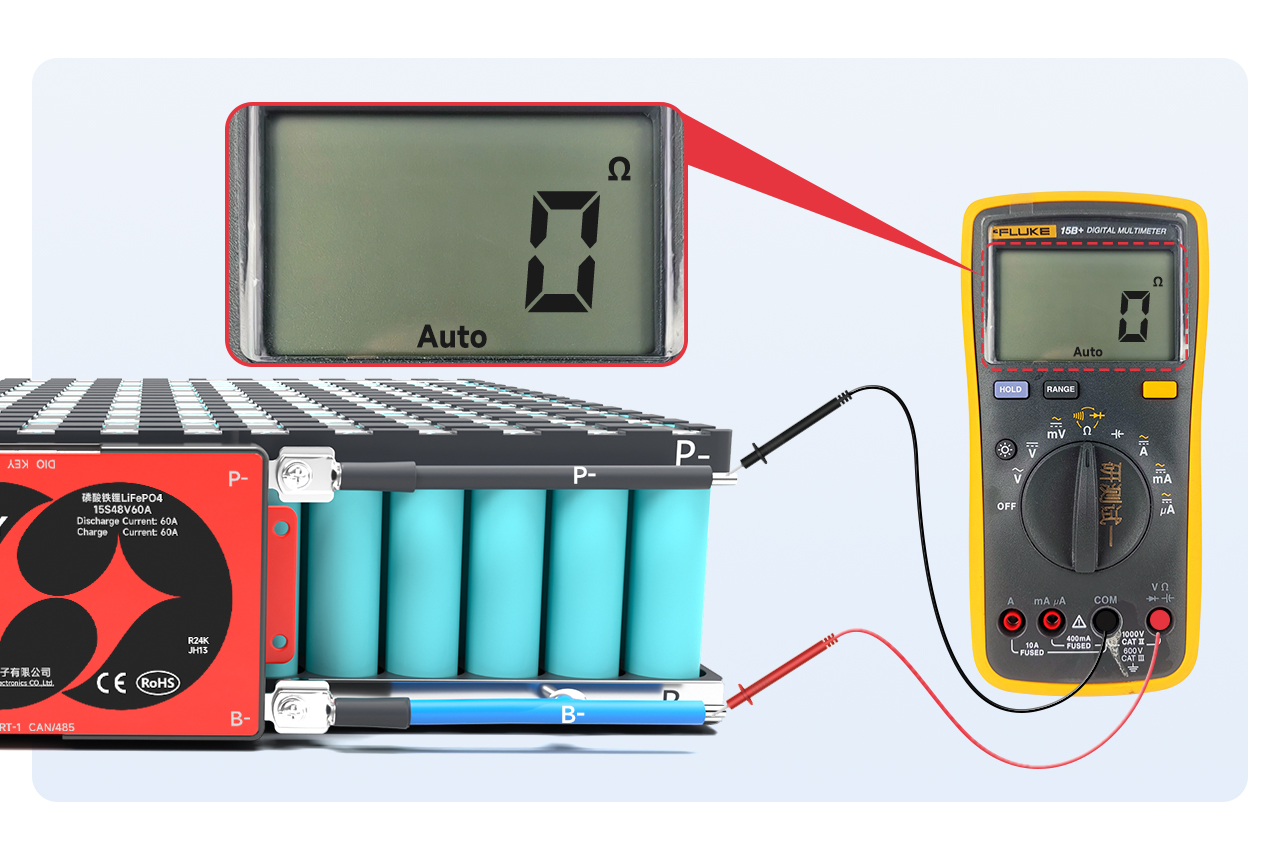

Alĝustigu la multmetron al la interna rezista nivelo kaj mezuru la internan reziston inter B- kaj P-. Se la interna rezisto estas konektita, ĝi pruvas, ke la protekta tabulo estas bona.
Noto: Vi povas juĝi la kondukadon rigardante la internan rezistan valoron. La interna rezistvaloro estas 0Ω, kio signifas kondukadon. Pro la eraro de la multmetro, ĝenerale malpli ol 10Ω signifas kondukadon; vi ankaŭ povas ĝustigi la multmetron al la zumilo. Bipa sono aŭdeblas.
Noto:
1. La protekta tabulo kun mola ŝaltilo devas atenti la kondukadon de la ŝaltilo kiam la ŝaltilo estas fermita.
2. Se la protekta tabulo ne kondukas, bonvolu ĉesi la sekvan paŝon kaj kontakti la vendan personaron por prilaborado.
Ⅵ. Konektu la eliglinion

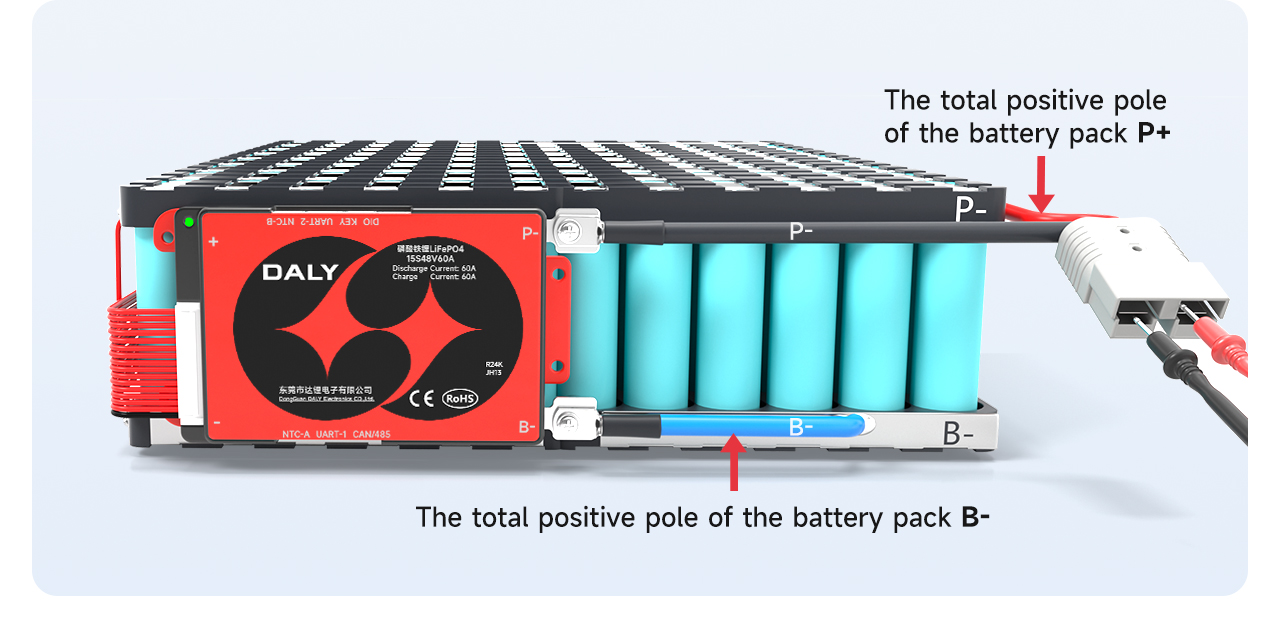

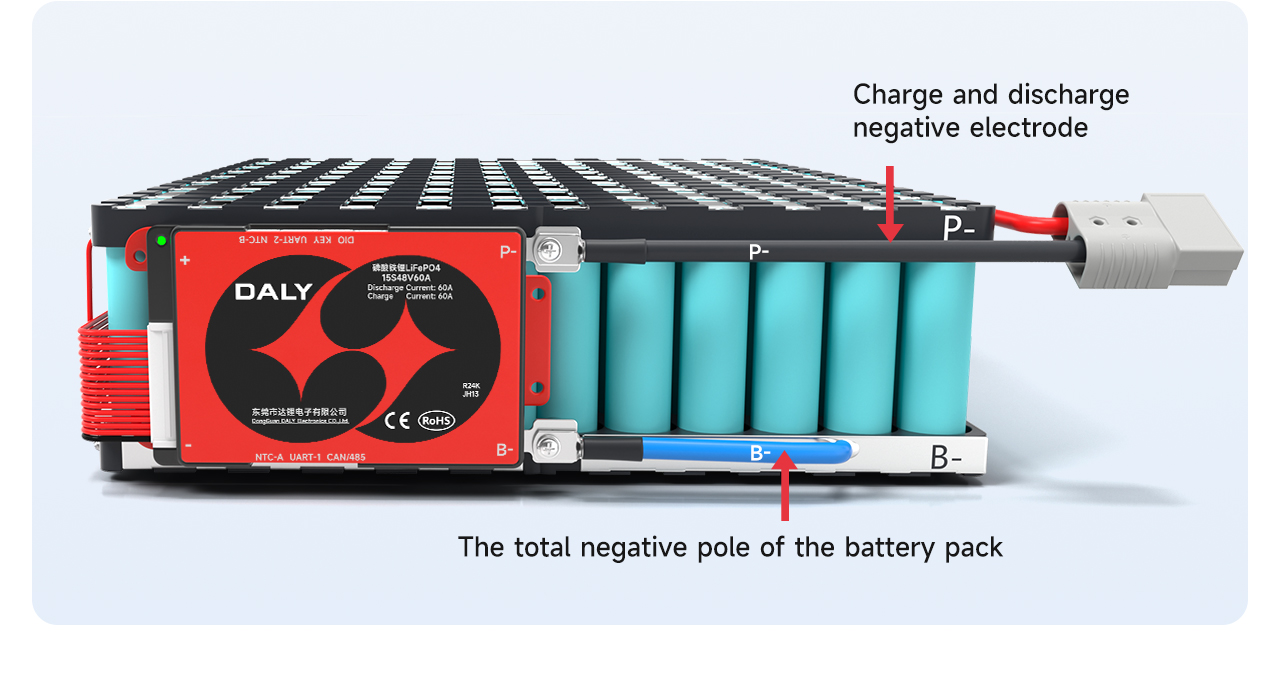

Post certigi, ke la protekta tabulo estas normala, ludu la bluan B-draton sur la protekta tabulo al la totala negativa B- de la kuirilaro. La P-linio sur la protekta tabulo estas lutita al la negativa poluso de ŝargo kaj malŝarĝo.
Post veldado, kontrolu ĉu la tensio de la superprotekta tabulo kongruas kun la bateria tensio.
Detekti eksterŝipan tension: (B-, P+) tensio = (P-, P+) tensio
La pozitiva poluso de ŝarĝo kaj malŝarĝo estas rekte konektita kun la totala pozitiva poluso de la kuirilaro.
Noto: La ŝarĝa haveno kaj malŝarĝa haveno de la dividita protekta tabulo estas apartigitaj, kaj la ekstra C-linio (kutime indikita per flava) devas esti konektita al la negativa poluso de la ŝargilo; la P-linio estas konektita al la negativa poluso de la senŝargiĝo.

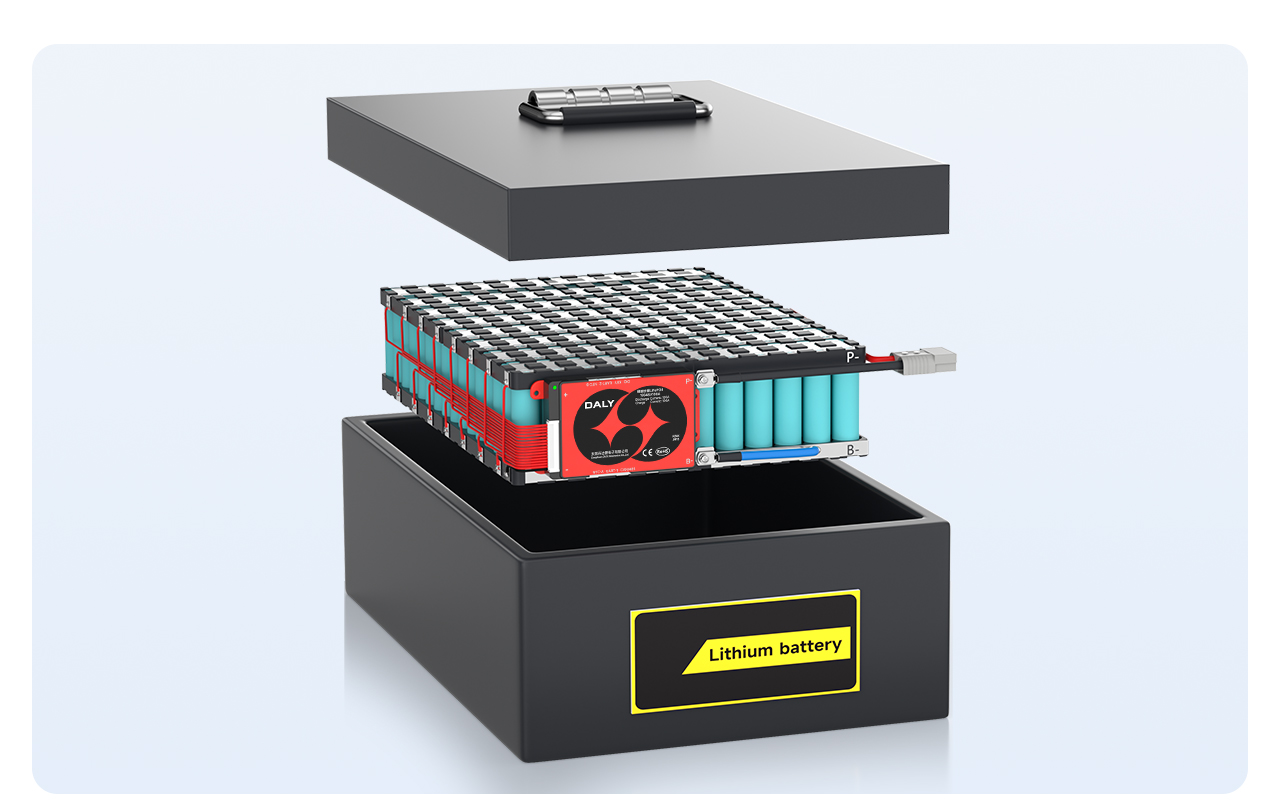

Fine, metu la kuirilaron ene de la baterio-skatolo, kaj finita baterujo estas kunvenita
